砕石のメリット STONE COLUMN
砕石だからできること、たくさんあります。
従来の地盤改良工法(※1)では、様々な人工物が地中に埋め込まれますが、これら人工物は、年月が経つにつれて劣化する可能性があります。
エコジオは、「砕石」だけを使う地盤改良工法。人工物とは違い、もともと自然界に存在している「石」から作られる「砕石」は、長期的にその強さを保ち続けます。

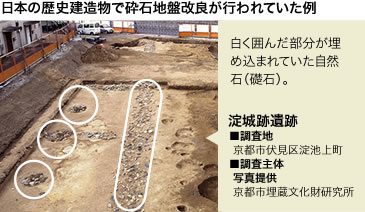

歴史的な建物の地盤改良工事では石が使われていました。外国においても、何百年も前の建物が残っているのは「石づくり」だから。エコジオは、将来の安心まで見据えた工法なのです。
※1 セメント系固化材と現地の土を混ぜ合わせて土そのものを固める方法や、鉄の杭(鋼管杭)を使う方法などが行われています。
近年、環境意識の高まりとともに、地盤においても、環境やそれに伴う土地の価値への影響が指摘されています。平成12年には、セメント系固化材を地盤改良に使用する場合、「六価クロム(発ガン性物質)」が安全基準を超えて溶け出す可能性が、国土交通省から指摘されました。
平成15年には、「不動産鑑定評価基準」が見直され、土壌汚染や地中埋設物(地中の人工物)が、土地の評価に影響する要因に追加されました。
こうした背景から、自然石の砕石を使った地盤改良が注目されるように。砕石だけを使用するエコジオが、大切な資産をしっかりと守ります。
借地の返還時には、地中埋設物の撤去が求められる可能性があります。エコジオ工法は、砕石(自然石)以外の材料を使わないため、土地所有者様とのトラブル、撤去費用の負担などのリスクを軽減します。
地震時に発生する地盤の液状化。以前から規模の大きい土木工事(堤防など)や建築工事(大きなビルなど)では、地中に柱状に砕石を詰め込み、水を通りやすくする「グラベルドレーン工法」と呼ばれる方法で液状化対策が行われてきました。
エコジオは、グラベルドレーン工法と同様の効果が期待できます。
簡単操作、スピーディー施工! EXECUTION
従来の砕石地盤改良の常識を覆す、簡単でスピーディーな施工。
現場での効率・使いやすさを隅々まで考えた画期的な工法です。

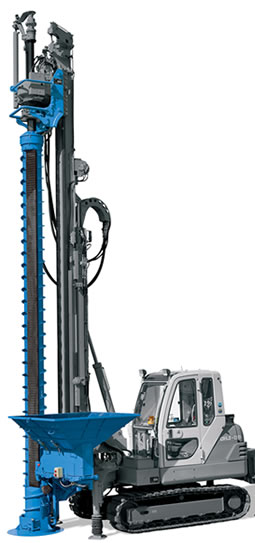

エコジオアタッチメントを装着した地盤改良機とミニバックーホーだけで施工できます。セメントプラントや発電機、コンプレッサーなどは必要ありません。
EGケーシングにより掘削した穴の崩壊を防ぐとともに、穴の周囲へ土砂を押付けながら掘削します。そのため、余分な土砂を排出せず、残土の量を最小限に抑えることができます。
安定した高品質 HIGH QUALITY
砕石を用いる地盤改良は、従来からのセメントや杭を使う工法のように「固形物」で支えるわけではありません。そのため、「現場での施工」が品質(強度)に大きく影響します。

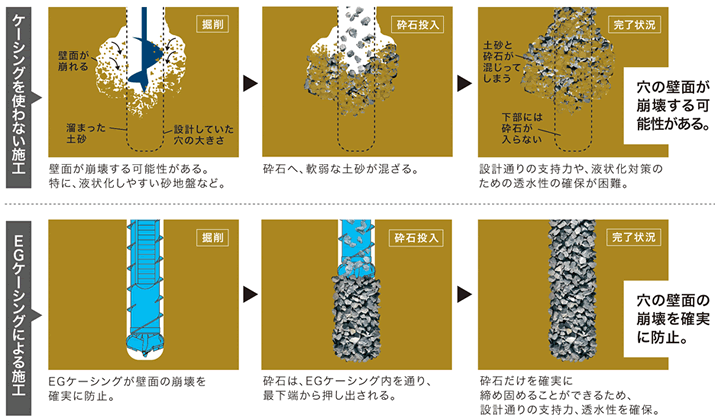

砕石を用いる地盤改良技術では、軟弱地盤や地下水の多い砂地盤などを掘削すると、穴の壁面が崩れやすく、設計(深さ、直径、砕石量)どおりに砕石を詰め込むことが困難でした。
この課題を抜本的に解決したのが、新開発の「EGケーシング」です。従来、住宅の砕石地盤改良工法において「ケーシング」(鉄の筒)を使うことは不可能とされてきましたが、エコジオが世界で初めて実用化に成功。このEGケーシングにより、穴の壁面の崩壊を確実に防ぎます。
エコジオ工法は、実現不可能と言われてきた施工上の課題に真正面から取り組み、地盤条件や技量に影響されない施工技術を三重大学とともに開発。常に安定した高品質な施工を可能にしました。
地盤の強さ1 EG
地盤改良工事は軟弱な地盤へ施工するため、その地盤の土は軟弱です。砕石杭を作るときに、砕石へ周囲の軟弱な地盤の土が混ざってしまうと、せっかくの砕石杭が弱くなってしまいます。
設計通りの強さを発揮する砕石杭を作るためには、土が混ざらないように砕石だけを柱状に詰込むことが最も大切です。
エコジオ工法では、専用の特殊な「EGケーシング」を使い、掘削した穴の崩壊を防ぎながら施工できます。
そのため、周囲の軟弱な土が混ざらず、設計通りの強さを発揮する砕石杭を施工することができます。
地盤の強さ2 EG
砕石杭は「セメントで固めた土」や「鉄の杭」と違って固形物ではありません。
柱状に地中に詰め込まれた砕石は、周囲の地盤に囲まれて強さを発揮します。
砕石杭の周囲の地盤は、一度緩むと強度が弱くなるため、掘削時には周囲の地盤を緩めたり乱したりしないことが大切です。
エコジオ工法では、「EGケーシング」で穴の崩壊を防ぎながら施工するため、周囲の地盤の緩みや乱れを防ぎます。
また、EGケーシングは一面が平らな筒形状のため、掘削時の回転による周囲の地盤の締め固め効果も期待できます。
地盤の強さ3 EG
砕石杭は重さが下方向へ深く伝わりにくいため、設計においても一般的に「従来工法より短くできる」というメリットがあります。
その一方で、砕石の締め固め作業では「重さが伝わりにくい」という特徴により、厚い層厚で締め固めようとすると、高い密度で均一に締め固めることが困難です。
密度にムラがなく、よく締まった砕石杭を作るためには、薄い層厚で締め固めることが必要です。

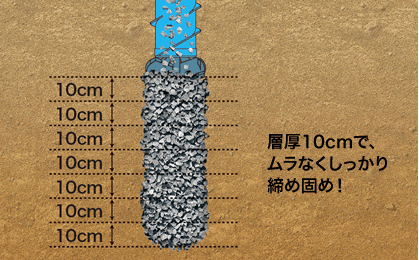

エコジオ工法では、砕石を締め固めるための「先端スクリュー」を、重さ約10トンの地盤改良機を使い、油圧モーターで決められた圧力をかけながら、層厚10cmで締め固めます。
たとえば、3mの砕石杭なら、30層に分けて締め固めます。
この方法により、ムラがなくよく締め固まった砕石杭の構築が可能となりました。
地盤の強さ4
砕石杭周囲の地表面の地盤を乱すと家を支える地盤の支持力が低下します。
エコジオ工法では、エコジオ工法専用の「プレス円盤」を地盤改良機(約10t)で地表面に強く押さえつけ、砕石杭の周囲の地表面付近の地盤の乱れやゆるみを防ぎます。
自動運転で人為ミスを排除
砕石杭は従来工法のように固形物ではないため、現場での施工技術が品質(強さ)に直接影響します。
そのため、オペレーターの勘や熟練度に影響されない施工技術が求められます。
砕石の締固め層厚、締固め圧力の達成をアラームでお知らせ。
経験が少ないオペレーターでも安定した品質を確保できます。
業界初となる砕石の締め固め作業の「自動運転」を実現。
オペレーターの勘や熟練度に頼ることなく、高品質な砕石杭の施工が可能です。
